Disjuntor Monofásico 40A Soprano Padrão DIN SHB GIII

O Minidisjuntor Residencial Soprano SHB GIII 40A é indicado para proteção de circuitos elétricos contra sobrecargas e curtos-circuitos, proporcionando segurança, confiabilidade e ótimo desempenho para instalações elétricas.

Produzido pela Soprano, o modelo possui sistema de disparo termomagnético, curva C e instalação prática em trilho DIN 35mm, sendo indicado para quadros de distribuição em instalações residenciais, comerciais e outras aplicações compatíveis com suas características técnicas.

CARACTERÍSTICAS DO NOSSO PRODUTO:

O Minidisjuntor Soprano SHB GIII possui corrente nominal de 40A e configuração monopolar de 1 polo.

Seu mecanismo de proteção térmica e magnética atua em situações de sobrecarga e curto-circuito, contribuindo para a proteção dos condutores e equipamentos ligados ao circuito.

Possui curva de disparo tipo C, indicação externa ON/OFF e estrutura desenvolvida para proporcionar resistência e durabilidade durante a utilização.

PRINCIPAIS BENEFÍCIOS:

* Marca Soprano;

* Linha SHB GIII;

* Corrente nominal de 40A;

* 1 Polo / Monopolar;

* Curva de disparo C;

* Proteção termomagnética;

* Proteção contra sobrecarga e curto-circuito;

* Instalação em trilho DIN 35mm;

* Indicação ON/OFF;

* Grau de proteção IP20;

* Alta resistência mecânica;

* Produto certificado conforme normas técnicas aplicáveis;

* Indicado para instalações elétricas residenciais e comerciais.

ESTE ANÚNCIO CONTÉM:

* 01 Minidisjuntor Residencial Soprano SHB GIII;

  Cor: Branco.

DADOS TÉCNICOS:

Marca: Soprano

Linha: SHB GIII

Referência: 05121.7040.11

Produto: Minidisjuntor Residencial

Número de Polos: 1 Polo / Monopolar

Corrente Nominal: 40A

Curva de Disparo: Tipo C

Faixa de Disparo Magnético: 5 a 10 x In

Tipo de Disparo: Térmico e Magnético

Tensão de Operação Nominal: 230/400Vca

Frequência Nominal: 50/60Hz

Tensão de Isolação Nominal: 500Vca fase-fase / 250Vca fase-terra

Tensão Suportável de Impulso: 4kV

Grau de Proteção: IP20

Instalação: Trilho DIN 35mm

Terminais de Conexão: 1 a 25mm²

Torque Ideal de Fixação: 2,5 N.m

Indicação do Manípulo: ON/OFF

Material do Invólucro: PA

Peso Aproximado: 84g

Cor: Branco

CAPACIDADE DE INTERRUPÇÃO:

Conforme ABNT NBR NM 60898:

* 3kA em 230/400Vca para modelo de 1 polo.

Conforme ABNT NBR IEC 60947-2:

* 6kA em 120Vca para 1 polo;

* 4,5kA em 230Vca para 1 polo.

NORMAS:

* Certificado conforme ABNT NBR NM 60898;

* Em conformidade com ABNT NBR IEC 60947-2.

APLICAÇÕES:

* Quadros de distribuição;

* Instalações elétricas residenciais;

* Instalações comerciais;

* Circuitos elétricos compatíveis com corrente nominal de 40A;

* Reformas e novas instalações elétricas;

* Sistemas que utilizam montagem em trilho DIN 35mm.

IMPORTANTE:

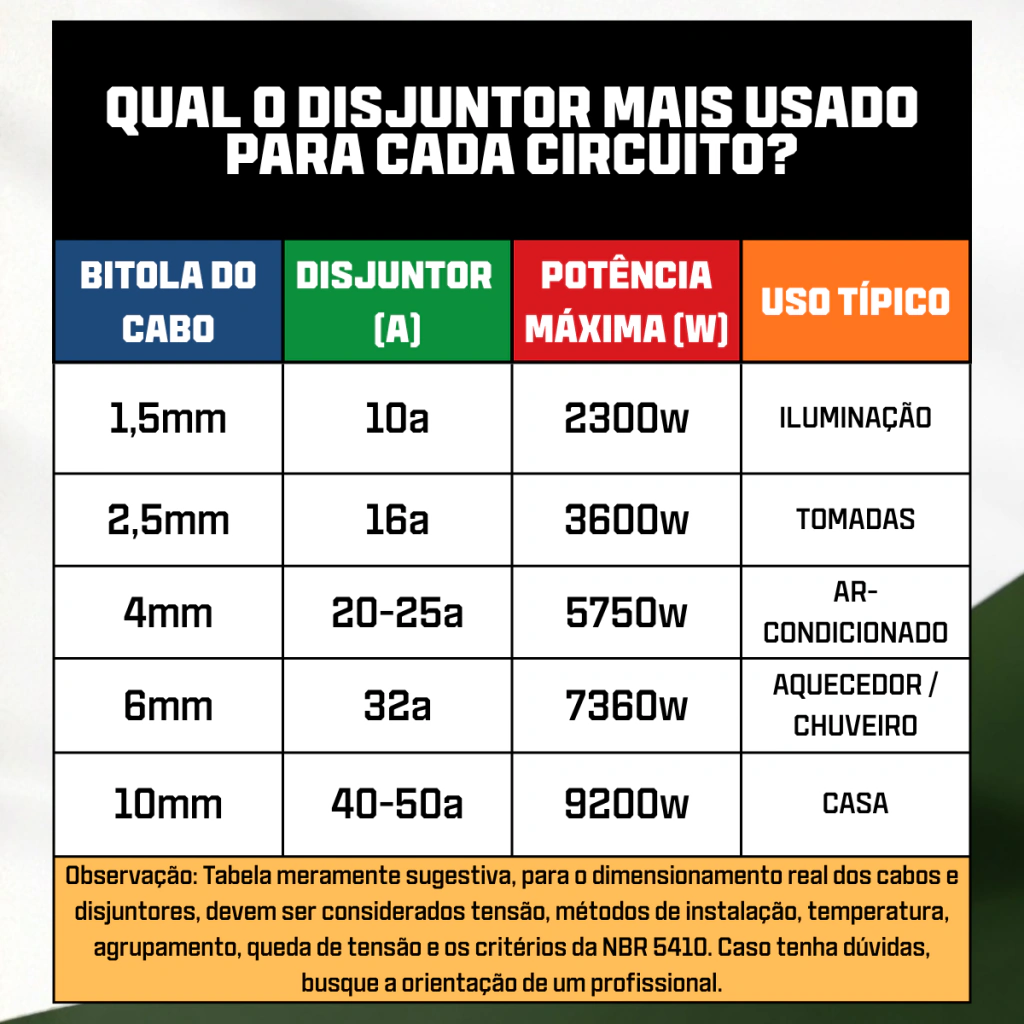

A corrente nominal do disjuntor deve ser corretamente dimensionada de acordo com a seção dos condutores, carga do circuito, método de instalação e demais características do projeto elétrico.

O disjuntor de 40A não deve ser escolhido apenas com base na potência do equipamento. Recomenda-se que o dimensionamento e a instalação sejam realizados por profissional qualificado, seguindo as normas técnicas aplicáveis.

Caso necessite de outros componentes para sua instalação, como fios e cabos elétricos, eletrodutos, conduletes, caixas de passagem, tomadas, interruptores e demais acessórios elétricos, confira também nossos outros produtos.
